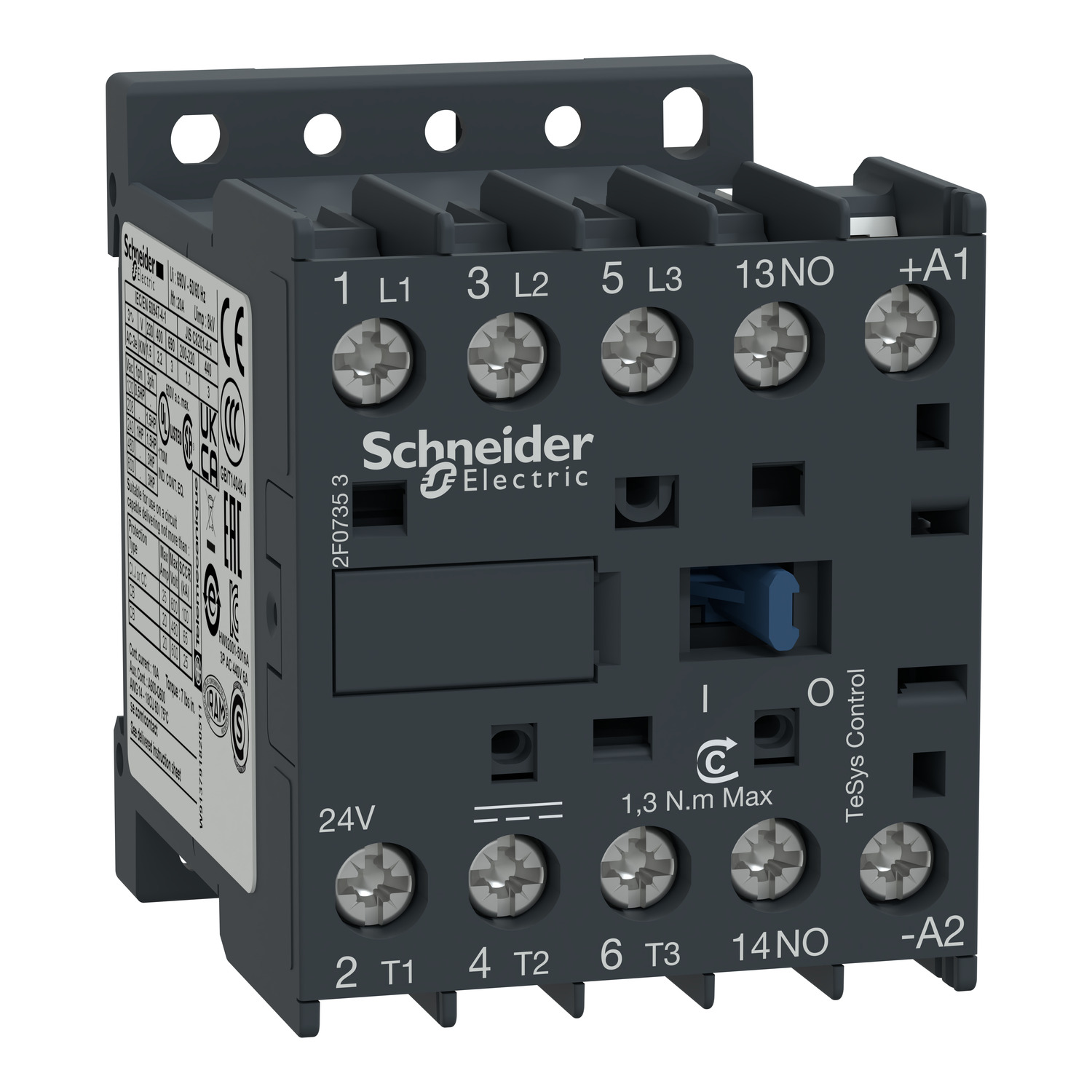

Schneider Electric LP1K1210BD 12A 24V DC 1NA Kontaktör
(0) Yorum - 0 Puan
Kategori
Stok Kodu
SELP1K1210BD
Garanti Süresi
24 Ay
Havale
1.406,14 TL
(%2,00 havale indirimi)
Fiyat
3.052,75 TL
İndirim oranı
%53
1.434,84 TL
| Seri | TeSys |
|---|---|
| Ürün Ya da Bileşen Tipi | Kontaktör |
| Ürün Grubu | LP1K |
| kontaktör uygulaması | Direnç yükü Motor kontrol |
| kullanım kategorisi | AC-3 AC-3e AC-1 AC-4 |
|---|---|
| Kutup Tanımı | 3P |
| power pole contact composition | 3 NA |
| [Ue] nominal çalışma voltajı | Güç devresi: <= 690 V AC <= 400 Hz Sinyalleme devresi: <= 690 V AC <= 400 Hz |
| [Ie] nominal çalışma akımı | 12 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi 12 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi 20 A (at <60 °C) at <= 690 V AC AC-1 for güç devresi |
| kontrol devresi tipi | DC standart |
| kontrol devresi gerilimi | 24 V DC |
| motor gücü kW | 3 kW -de 220...230 V AC 50/60 Hz AC-3 5,5 kW -de 380...415 V AC 50/60 Hz AC-3 5,5 kW -de 440 V AC 50/60 Hz AC-3 4 kW -de 690 V AC 50/60 Hz AC-3 3 kW -de 220...230 V AC 50/60 Hz AC-3e 5,5 kW -de 380...415 V AC 50/60 Hz AC-3e 5,5 kW -de 440 V AC 50/60 Hz AC-3e 4 kW -de 690 V AC 50/60 Hz AC-3e 3 kW -de 220...230 V AC 50/60 Hz AC-4 5,5 kW -de 380...415 V AC 50/60 Hz AC-4 5,5 kW -de 440 V AC 50/60 Hz AC-4 |
| yardımcı kontak düzenleme | 1 NA |
| [Uimp] nominal darbe dayanım voltajı | 8 kV |
| aşırı gerilim kategorisi | III |
| [Ith] klasik açık hava termik akımı | 20 A (at 60 °C) for güç devresi 10 A (at 50 °C) for sinyalleme devresi |
| Irms nominal kapama kapasitesi | 144 A AC for güç devresi conforming to IEC 60947 110 A AC for sinyalleme devresi conforming to IEC 60947 |
| nominal kesme kapasitesi | 110 A at 440 V conforming to IEC 60947 80 A at 500 V conforming to IEC 60947 70 A at 660...690 V conforming to IEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 115 A 50 °C - 1 sn for güç devresi 105 A 50 °C - 5 s for güç devresi 100 A 50 °C - 10 s for güç devresi 75 A 50 °C - 30 s for güç devresi 55 A 50 °C - 1 min for güç devresi 50 A 50 °C - 3 min for güç devresi 25 A 50 °C - >= 15 min for güç devresi 80 A - 1 sn for sinyalleme devresi 90 A - 500 ms for sinyalleme devresi 110 A - 100 ms for sinyalleme devresi |
| ilgili sigorta değeri | 25 A gG at <= 440 V for güç devresi 25 A aM for güç devresi 10 A gG for sinyalleme devresi conforming to IEC 60947 10 A gG for sinyalleme devresi conforming to VDE 0660 |
| ortalama empedans | 3 mOhm - Ith 20 A 50 Hz for güç devresi |
| [Ui] nominal yalıtım voltajı | Güç devresi: 600 V 'e uygunUL 508 Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1 Sinyalleme devresi: 600 V 'e uygunUL 508 Güç devresi: 600 V 'e uygunCSA C22.2 No 14 Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14 |
| yalıtım direnci | > 10 MOhm for sinyalleme devresi |
| W cinsinden kalkış gücü | 3 W 20 °C) |
| W cinsinden tutma güç tüketimi | 3 W -de 20 °C |
| ısı dağılımı | 1,3 W |
| kontrol devresi gerilim limitleri | Çalışma: 0,8...1,15 Uc (at <50 °C) Düşme: >= 0.10 Uc (at <50 °C) |
| bağlantılar - terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5 mm²esnek ile |
| Maksimum çalışma hızı | 3600 cyc/h |
| bobin teknolojisi | Yerleşik süpresör modülü olmadan |
| yardımcı kontak tipi | tip anlık 1 NA |
| minimum anahtarlama akımı | 5 mA for sinyalleme devresi |
| minimum anahtarlama gerilimi | 17 V for sinyalleme devresi |
| Montaj Desteği | Plaka Ray |
| sıkma torku | 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri Philips No 2 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri düz Ø 6 mm 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri pozidriv No 2 |
| çalışma süresi | 30...40 msn bobin enerjileme ve NA kapama 10 ms bobinin enerjisini kesme ve NA açma |
| güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik dayanıklılık | 10 Mcycles |
| elektrik dayanıklılığı | 1,3 Mcycles 12 A AC-3 Ue'de <= 440 V 1,3 Mcycles 12 A AC-3e Ue'de <= 440 V 0,3 Mcycles 20 A AC-1 Ue'de <= 690 V 0,02 Mcycles 72 A AC-4 Ue'de <= 440 V |
| yükseklik | 58 mm |
| Genişlik | 45 mm |
| Derinlik | 57 mm |
| Ürün Ağırlığı | 0,225 kg |
| standartlar | EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048,4 |
|---|---|
| Ürün Sertifikaları | CB Şeması CCC UL CSA EAC CE UKCA |
| IP koruma derecesi | IP2X |
| çalışma için ortam hava sıcaklığı | -25…50 °C |
| Depolama Ortam Koşulları | -50…80 °C |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -40…70 °C Uc'de |
| çalışma yüksekliği | 2000 m olmadan |
| alev geciktirici | V1 'e uygunUL 94 Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102 |
| Unit Type of Package 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Package 1 Height | 6,600 cm |
| Package 1 Width | 6,200 cm |
| Package 1 Length | 4,800 cm |
| Paket ağırlığı (Lbs) | 223,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 40 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 9,247 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 320 |
| Package 3 Height | 45,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 82,540 kg |
| Garanti (ay olarak) | 18 |
|---|
