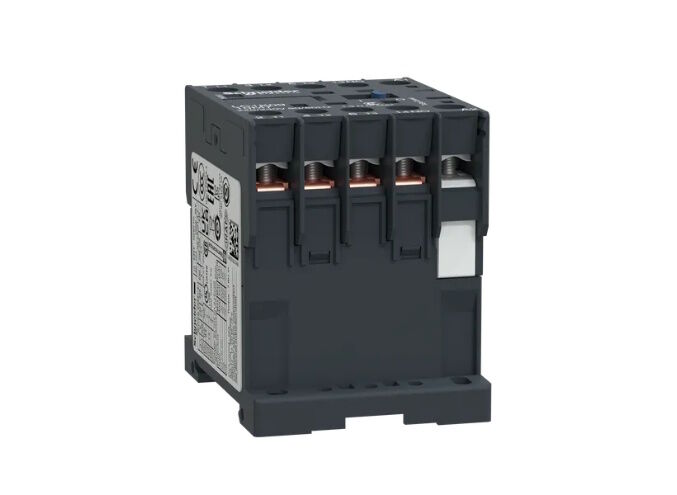

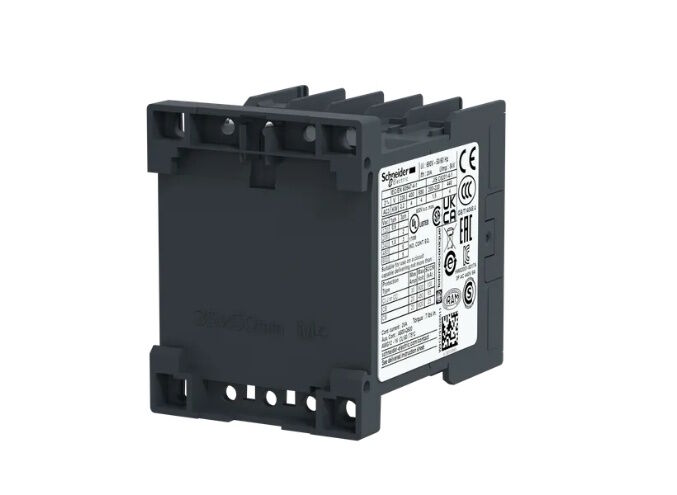

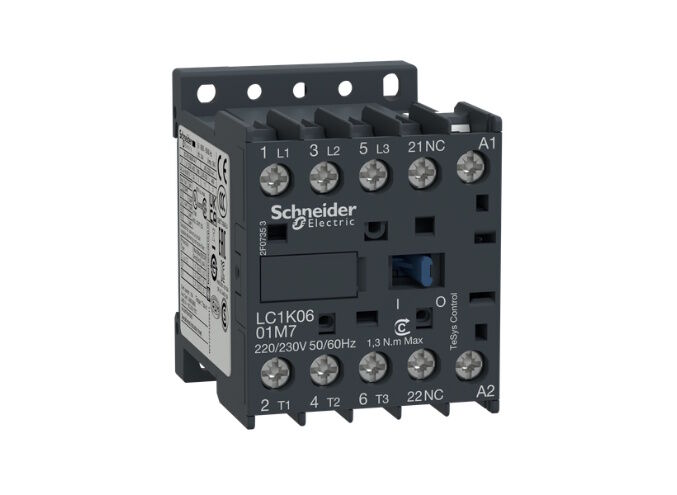

Schneider Electric LC1K0601M7 6A 220VAC Kontaktör

Schneider Electric LC1K0601M7 6A 220VAC Kontaktör

Schneider Electric LC1K0601M7 6A 220VAC Kontaktör

(0) Yorum - 0 Puan

Kategori

Kontaktörler

Stok Kodu

SELC1K0601M7

Garanti Süresi

24 Ay

*530,16 TL den başlayan taksitlerle!

%60

530,16 TL

1.325,40 TL

Sepete Ekle

Hemen Al

Fiyatı Düşünce Haber Ver

	LC1K0601M7 TeSys K kontaktör - 3P(3 NA) - AC-3 - <= 440 V 6 A - 220...230 V AC bobin LC1K0601M7 ürün veri sayfası indir 3B CAD Modeli

Özellikler

Ana

Seri	TeSys
Ürün Ya da Bileşen Tipi	Kontaktör
Ürün Grubu	LC1K
Cihaz Uygulaması	Kontrol
Kontaktör uygulaması	Motor kontrol

Tamamlayıcı

Kullanım kategorisi	AC-3 AC-3e AC-4
Kutup Tanımı	3P
Power pole contact composition	3 NA
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC <= 400 Hz Sinyalleme devresi: <= 690 V AC <= 400 Hz
[Ie] nominal çalışma akımı	6 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi 6 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi
Kontrol devresi tipi	AC -de 50/60 Hz
Kontrol devresi gerilimi	220...230 V AC 50/60 Hz
Motor gücü kW	1,5 kW -de 220...230 V AC 50/60 Hz AC-3 2,2 kW -de 380...415 V AC 50/60 Hz AC-3 3 kW -de 440/690 V AC 50/60 Hz AC-3 1,5 kW -de 220...230 V AC 50/60 Hz AC-3e 2,2 kW -de 380...415 V AC 50/60 Hz AC-3e 3 kW -de 440/690 V AC 50/60 Hz AC-3e 1,5 kW -de 220...230 V AC 50/60 Hz AC-4 2,2 kW -de 380...415 V AC 50/60 Hz AC-4 3 kW -de 440/690 V AC 50/60 Hz AC-4
Yardımcı kontak düzenleme	1 NK
[Uimp] nominal darbe dayanım voltajı	8 kV
Aşırı gerilim kategorisi	III
[Ith] klasik açık hava termik akımı	20 A (at 60 °C) for güç devresi 10 A (at 50 °C) for sinyalleme devresi
Irms nominal kapama kapasitesi	110 A AC for güç devresi conforming to IEC 60947 110 A AC for sinyalleme devresi conforming to IEC 60947
Nominal kesme kapasitesi	110 A at 220...230 V conforming to IEC 60947 110 A at 380...400 V conforming to IEC 60947 110 A at 415 V conforming to IEC 60947 110 A at 440 V conforming to IEC 60947 80 A at 500 V conforming to IEC 60947 70 A at 660...690 V conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı	90 A 50 °C - 1 sn for güç devresi 85 A 50 °C - 5 s for güç devresi 80 A 50 °C - 10 s for güç devresi 60 A 50 °C - 30 s for güç devresi 45 A 50 °C - 1 min for güç devresi 40 A 50 °C - 3 min for güç devresi 20 A 50 °C - >= 15 min for güç devresi 80 A - 1 sn for sinyalleme devresi 90 A - 500 ms for sinyalleme devresi 110 A - 100 ms for sinyalleme devresi
Ilgili sigorta değeri	25 A gG at <= 440 V for güç devresi 25 A aM for güç devresi 10 A gG for sinyalleme devresi conforming to IEC 60947 10 A gG for sinyalleme devresi conforming to VDE 0660
Ortalama empedans	3 mOhm - Ith 20 A 50 Hz for güç devresi
[Ui] nominal yalıtım voltajı	Güç devresi: 600 V 'e uygunUL 508 Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1 Sinyalleme devresi: 600 V 'e uygunUL 508 Güç devresi: 600 V 'e uygunCSA C22.2 No 14 Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14
Yalıtım direnci	> 10 MOhm for sinyalleme devresi
VA cinsinden kalkış gücü	30 VA (at 20 °C)
VA cinsinden tutma güç tüketimi	4,5 VA (at 20 °C)
Isı dağılımı	1,3 W
Kontrol devresi gerilim limitleri	Çalışma: 0,8...1,15 Uc (at <50 °C) Düşme: >= 0.20 Uc (at <50 °C)
Bağlantılar - terminaller	Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile
Maksimum çalışma hızı	3600 cyc/h
Yardımcı kontak tipi	Tip anlık 1 NK
Sinyalleme devre frekansı	<= 400 Hz
Minimum anahtarlama akımı	5 mA for sinyalleme devresi
Minimum anahtarlama gerilimi	17 V for sinyalleme devresi
Montaj Desteği	Plaka Ray
Sıkma torku	0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri Philips No 2 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri düz Ø 6 mm 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri pozidriv No 2
Çalışma süresi	10...20 msn bobinin enerjisini kesme ve NA açma 10...20 msn bobin enerjileme ve NA kapama
Güvenlik güvenilirlik düzeyi	B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Çakışmama mesafesi	0,5 mm
Mekanik dayanıklılık	10 Mcycles
Elektrik dayanıklılığı	1,3 Mcycles 6 A AC-3 Ue'de <= 440 V 1,3 Mcycles 6 A AC-3e Ue'de <= 440 V 0,05 Mcycles 36 A AC-4 Ue'de <= 440 V
Mekanik dayanıklılık	Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Yükseklik	58 mm
Genişlik	45 mm
Derinlik	57 mm
Ürün Ağırlığı	0,18 kg

Ortam

Standartlar	EN/IEC 60947-4-1 GB/T 14048,4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ
Ürün Sertifikaları	CB Şeması CCC UL CSA EAC CE UKCA
IP koruma derecesi	IP2X 'e uygunVDE 0106
Koruyucu bakım	TC 'e uygunIEC 60068 TC 'e uygunDIN 50016
Depolama Ortam Koşulları	-50…80 °C
Çalışma yüksekliği	2000 m olmadan
Alev gecik.	V1 'e uygunUL 94 Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102

Paketleme üniteleri

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	5,000 cm
Package 1 Width	6,400 cm
Package 1 Length	6,800 cm
Package 1 Weight	177,000 g
Unit Type of Package 2	S02
Number of Units in Package 2	50
Package 2 Height	15,000 cm
Package 2 Width	30,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	9,178 kg
Unit Type of Package 3	P06
Number of Units in Package 3	400
Package 3 Height	45,000 cm
Package 3 Width	60,000 cm
Package 3 Length	80,000 cm
Package 3 Weight	83,424 kg

Sürdürülebilirlik Teklifi

Plastik olmayan ambalaj	Evet
Geri dönüşüm kartonlu paket	Evet
REACh Yönetmeliği	REACh Bildirisi
REACh, SVHC içermeyen	Evet
EU RoHS Direktifi	Uyumlu EU RoHS Bildirisi
Toksik heavy metal	Evet
Cıva içermeyen	Evet
Sürdürülebilir Paketleme	Evet
RoHS Muafiyet Bilgileri	Evet
Çin RoHS Düzenlemesi	Çin RoHS beyanı
Çevre Beyanı	Çevresel Ürün Profili
Döngüsellik Profili	Kullanım Sonu Bilgileri
WEEE	Özel atık toplama işlemlerinin ardından ürün Avrupa Birliği pazarlarına atılmalı ve çöp konteynerlerine düşmemelidir
Geri alma	No
Karbon ayak izi (kg CO2 eq.)	51

Sözleşme garantisi

Garanti

18 months
