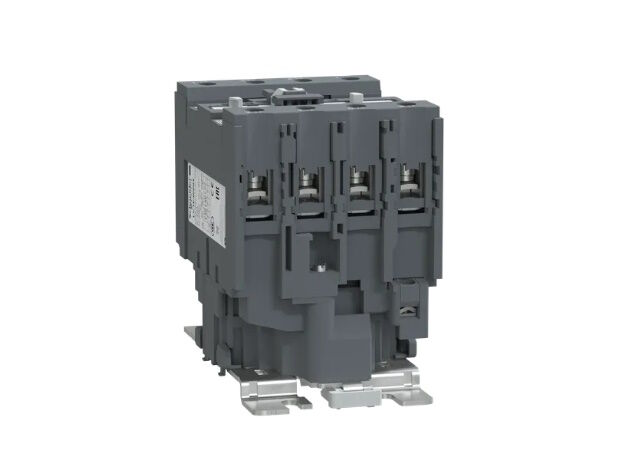

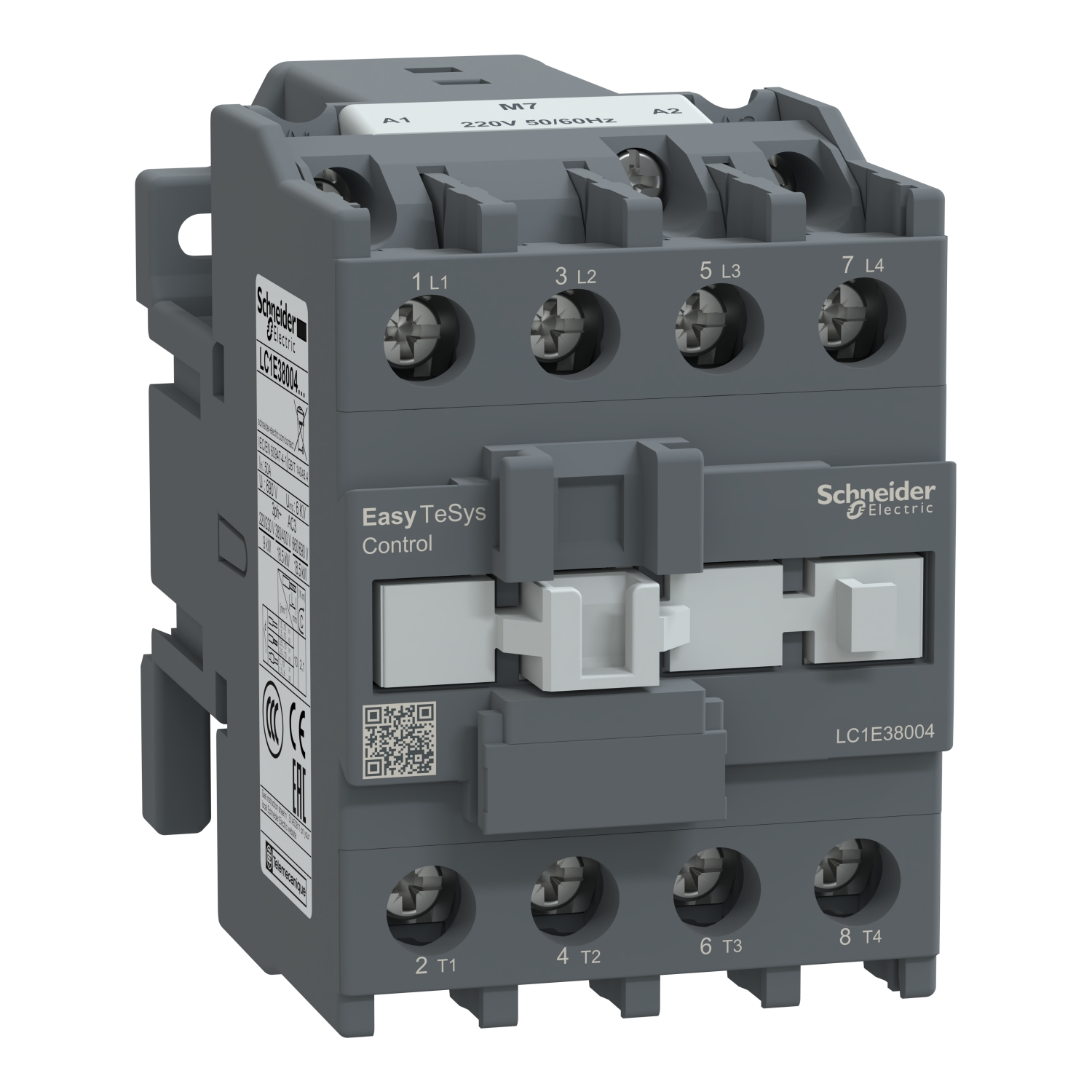

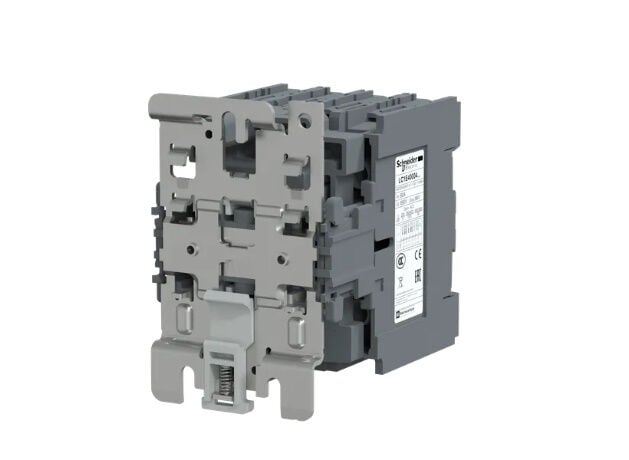

Schneider Electric LC1E38004M7 4X50A Kontaktör 220AC

Schneider Electric LC1E38004M7 4X50A Kontaktör 220AC

Schneider Electric LC1E38004M7 4X50A Kontaktör 220AC

(0) Yorum - 0 Puan

Kategori

Kontaktörler

Stok Kodu

SCHLC1E38004M7

Garanti Süresi

24 Ay

%57

2.548,90 TL

5.916,00 TL

Sepete Ekle

Hemen Al

Fiyatı Düşünce Haber Ver

Hızlı Gönderi

Kampanyalı Ürün

	LC1E38004M7 Easy TeSys kontaktör 4P(4 NA) - AC-1 - <= 415 V 50A - 220 V AC bobin LC1E38004M7 ürün veri sayfası indir 3B CAD Modeli

Özellikler

Ana

Seri	Easy TeSys
Ürün serisi	Easy TeSys Control
Ürün Ya da Bileşen Tipi	Kontaktör
Ürün Grubu	LC1E
Kontaktör uygulaması	Direnç yükü
Kullanım kategorisi	AC-1
Kutup Tanımı	4P
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı	50 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi
[Uc] control circuit voltage	220 V AC 50/60 Hz

Tamamlayıcı

Kutup kontak düzenleme	4 NA
[Ith] klasik açık hava termik akımı	50 A (at 55 °C) for güç devresi
Irms nominal kapama kapasitesi	380 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
Nominal kesme kapasitesi	304 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı	60 A 40 °C - 600 s for güç devresi 310 A 40 °C - 10 s for güç devresi 150 A 40 °C - 60 s for güç devresi
Ilgili sigorta değeri	63 A gG at <= 690 V coordination tip 1 for güç devresi conforming to IEC 60947-5-1
Ortalama empedans	2,5 mOhm - Ith 50 A 50/60 Hz for güç devresi
Kutup başına güç dağılımı	2,9 W AC-3 5 W AC-1
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 60947-4-1
Aşırı gerilim kategorisi	III
Kirletme derecesi	3
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunIEC 60947
Mekanik dayanıklılık	8000000 cycles
Elektrik dayanıklılığı	350000 cycles AC-1 900000 cycles AC-3
Kontrol devresi tipi	AC -de 50/60 Hz
Kontrol devresi gerilim limitleri	0,85...1,1 Uc (-5…55 °C):çalışma 50/60 Hz 0,3...0,6 Uc (-5…55 °C):düşme 50/60 Hz
VA cinsinden kalkış gücü	95 VA 50 Hz cos phi 0,75 (at 20 °C) 95 VA 60 Hz cos phi 0,75 (at 20 °C)
VA cinsinden tutma güç tüketimi	8,3 VA 50 Hz cos phi 0,3 (at 20 °C) 8,5 VA 60 Hz cos phi 0,3 (at 20 °C)
Isı dağılımı	2…3 W for kontrol devresi
Çalışma süresi	12...22 msn kapanışta 4...19 msn açılışta
Maksimum çalışma hızı	1800 cyc/h -de <60 °C
Bağlantılar - terminaller	Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlu
Sıkma torku	Kontrol devresi: 1,2 N.m Güç devresi: 2,1 N.m
Yalıtım direnci	> 10 MOhm for kontrol devresi
Montaj Desteği	Plaka DIN rayı

Ortam

Ürün Sertifikaları	EAC CE
IP koruma derecesi	IP2X 'e uygunIEC 60529
Koruyucu bakım	TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı	-20…70 °C Uc'de -60…80 °C storage -5…55 °C çalışma
Çalışma yüksekliği	3000 m olmadan
Yangına dayanıklılık	850 °C 'e uygunIEC 60695-2-1
Mekanik dayanıklılık	Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) Şoklar kontaktör kapalı (11 msn için 10 Gn) Şoklar kontaktör açık (11 msn için 6 Gn)
Yükseklik	64 mm
Genişlik	56 mm
Derinlik	93 mm
Ürün Ağırlığı	0,52 kg

Paketleme üniteleri

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	10,0 cm
Package 1 Width	5,8 cm
Package 1 Length	8,5 cm
Package 1 Weight	540,0 g
Unit Type of Package 2	S02
Number of Units in Package 2	22
Package 2 Height	15,0 cm
Package 2 Width	30,0 cm
Package 2 Length	40,0 cm
Package 2 Weight	11,88 kg

Sürdürülebilirlik Teklifi

Plastik olmayan ambalaj	Hayır
Geri dönüşüm kartonlu paket	Evet
REACh Yönetmeliği	REACh Bildirisi
REACh, SVHC içermeyen	Evet
EU RoHS Direktifi	Uyumlu EU RoHS Bildirisi
Toksik heavy metal	Evet
Cıva içermeyen	Evet
RoHS Muafiyet Bilgileri	Evet
Çin RoHS Düzenlemesi	Çin RoHS beyanı
Çevre Beyanı	Çevresel Ürün Profili
Döngüsellik Profili	Kullanım Sonu Bilgileri
WEEE	Özel atık toplama işlemlerinin ardından ürün Avrupa Birliği pazarlarına atılmalı ve çöp konteynerlerine düşmemelidir
Geri alma	No
Karbon ayak izi (kg CO2 eq.)	456
