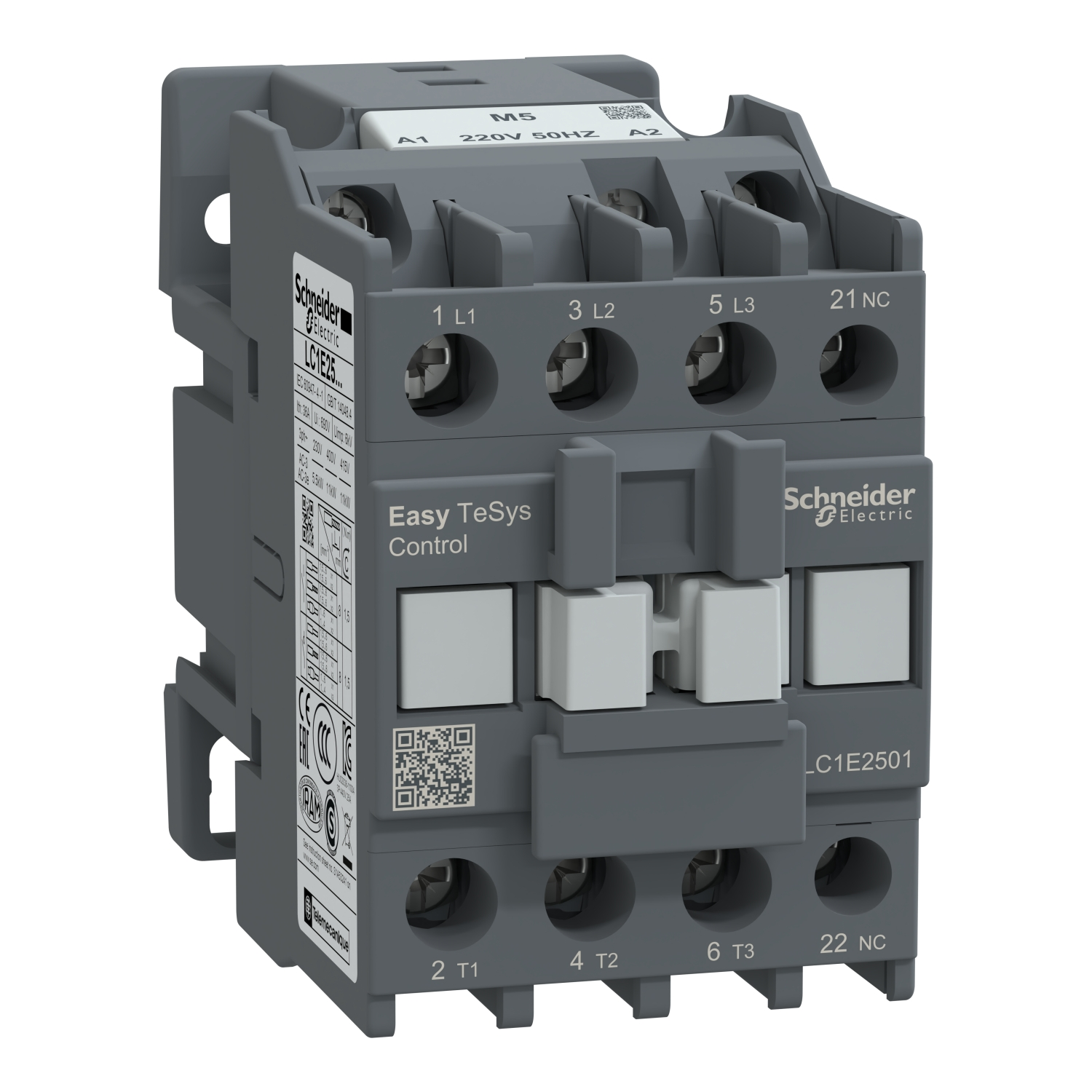

Schneider Electric LC1E2501M5 3X25A 11kW 220AC 1NK Kontaktör

Schneider Electric LC1E2501M5 3X25A 11kW 220AC 1NK Kontaktör

Schneider Electric LC1E2501M5 3X25A 11kW 220AC 1NK Kontaktör

(0) Yorum - 0 Puan

Kategori

Kontaktörler

Stok Kodu

SCHLC1E2501M5

Garanti Süresi

24 Ay

*1.047,36 TL den başlayan taksitlerle!

%60

1.047,36 TL

2.618,40 TL

Sepete Ekle

Hemen Al

Fiyatı Düşünce Haber Ver

	LC1E2501M5 Easy TeSys kontaktör 3P(3 NA) - AC-3 - <= 440 V 25A - 220 V AC bobin LC1E2501M5 ürün veri sayfası indir 3B CAD Modeli

Özellikler

Ana

Seri	Easy TeSys
Ürün serisi	Easy TeSys Control
Ürün ya da bileşen tipi	Kontaktör
Ürün grubu	LC1E
Kontaktör uygulaması	Motor kontrol Direnç yükü
Kullanım kategorisi	AC-3 AC-3e AC-1
Kutup tanımı	3P
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı	25 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi 25 A (at <55 °C) at <= 440 V AC AC-3e for güç devresi 36 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi
[Uc] control circuit voltage	220 V AC 50 Hz

Tamamlayıcı

Motor gücü kW	5,5 kW at 220...230 V AC 50/60 Hz 11 kW at 380...400 V 11 kW at 415 V 11 kW at 440 V 15 kW at 500 V 15 kW at 660...690 V
Kutup kontak düzenleme	3 NA
[Ith] klasik açık hava termik akımı	32 A (at 55 °C) for güç devresi
Irms nominal kapama kapasitesi	250 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
Nominal kesme kapasitesi	200 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı	240 A 40 °C - 10 s for güç devresi 120 A 40 °C - 60 s for güç devresi 50 A 40 °C - 600 s for güç devresi
Ilgili sigorta değeri	10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1 40 A gG at <= 690 V coordination tip 1 for güç devresi
Ortalama empedans	2,5 mOhm - Ith 36 A 50 Hz for güç devresi
Kutup başına güç dağılımı	1,6 W AC-1 2,5 W AC-3
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 60947-4-1
Aşırı gerilim kategorisi	III
Kirletme derecesi	3
[Uimp] nominal darbe dayanım voltajı	6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık	10000000 cycles
Elektrik dayanıklılığı	1200000 cycles AC-3 350000 cycles AC-1
Kontrol devresi tipi	AC -de 50 Hz
Kontrol devresi gerilim limitleri	0,85...1,1 Uc -5…55 °C çalışma 50 Hz 0,3...0,6 Uc -5…55 °C düşme 50 Hz
VA cinsinden kalkış gücü	95 VA 50 Hz cos phi 0,75 (at 20 °C) 95 VA 60 Hz cos phi 0,75 (at 20 °C)
VA cinsinden tutma güç tüketimi	8,3 VA 50 Hz cos phi 0,3 (at 20 °C) 8,5 VA 60 Hz cos phi 0,3 (at 20 °C)
Isı dağılımı	2…3 W for kontrol devresi
Çalışma süresi	12...22 msn kapanışta 4...19 msn açılışta
Maksimum çalışma hızı	1800 cyc/h -de <60 °C
Bağlantılar - terminaller	Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlu
Sıkma torku	Kontrol devresi: 1,2 N.m Güç devresi: 1,5 N.m
Yardımcı kontak düzenleme	1 NK
Minimum anahtarlama gerilimi	17 V for kontrol devresi
Minimum anahtarlama akımı	5 mA for kontrol devresi
Yalıtım direnci	> 10 MOhm for kontrol devresi
Çakışmama süresi	1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
Montaj desteği	DIN rayı Plaka

Ortam

Standartlar	IEC 60947-1 IEC 60947-4-1 IEC 60947-5-1
Ürün sertifikaları	EAC CE
IP koruma derecesi	IP2X 'e uygunIEC 60529
Koruyucu bakım	TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı	-20…70 °C Uc'de -60…80 °C storage -5…55 °C çalışma
Çalışma yüksekliği	3000 m olmadan
Yangına dayanıklılık	850 °C 'e uygunIEC 60695-2-1
Mekanik dayanıklılık	Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) Şoklar kontaktör kapalı (11 msn için 10 Gn) Şoklar kontaktör açık (11 msn için 6 Gn)
Yükseklik	74 mm
Genişlik	45 mm
Derinlik	85 mm
Ürün ağırlığı	0,36 kg

Paketleme üniteleri

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	5,000 cm
Package 1 Width	7,500 cm
Package 1 Length	8,500 cm
Package 1 Weight	359,000 g
Unit Type of Package 2	S02
Number of Units in Package 2	36
Package 2 Height	15,000 cm
Package 2 Width	30,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	13,480 kg

Sürdürülebilirlik Teklifi

Sürdürülebilir teklif durumu	Green Premium ürünü
REACh Düzenlemesi	REACh Bildirisi
REACh, SVHC içermez	Evet
EU RoHS Direktifi	Uyumlu EU RoHS Bildirisi
Toksik ağır metal içermez	Evet
Cıva içermez	Evet
Sustainable packaging	Yes
Çin RoHS Düzenlemesi	Çin RoHS beyanı
RoHS muafiyet bilgileri	Evet
Çevre Beyanı	Çevresel Ürün Profili
Döngüsellik Profili	Kullanım Sonu Bilgileri
WEEE	Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.

Sözleşme garantisi

Garanti

18 months
