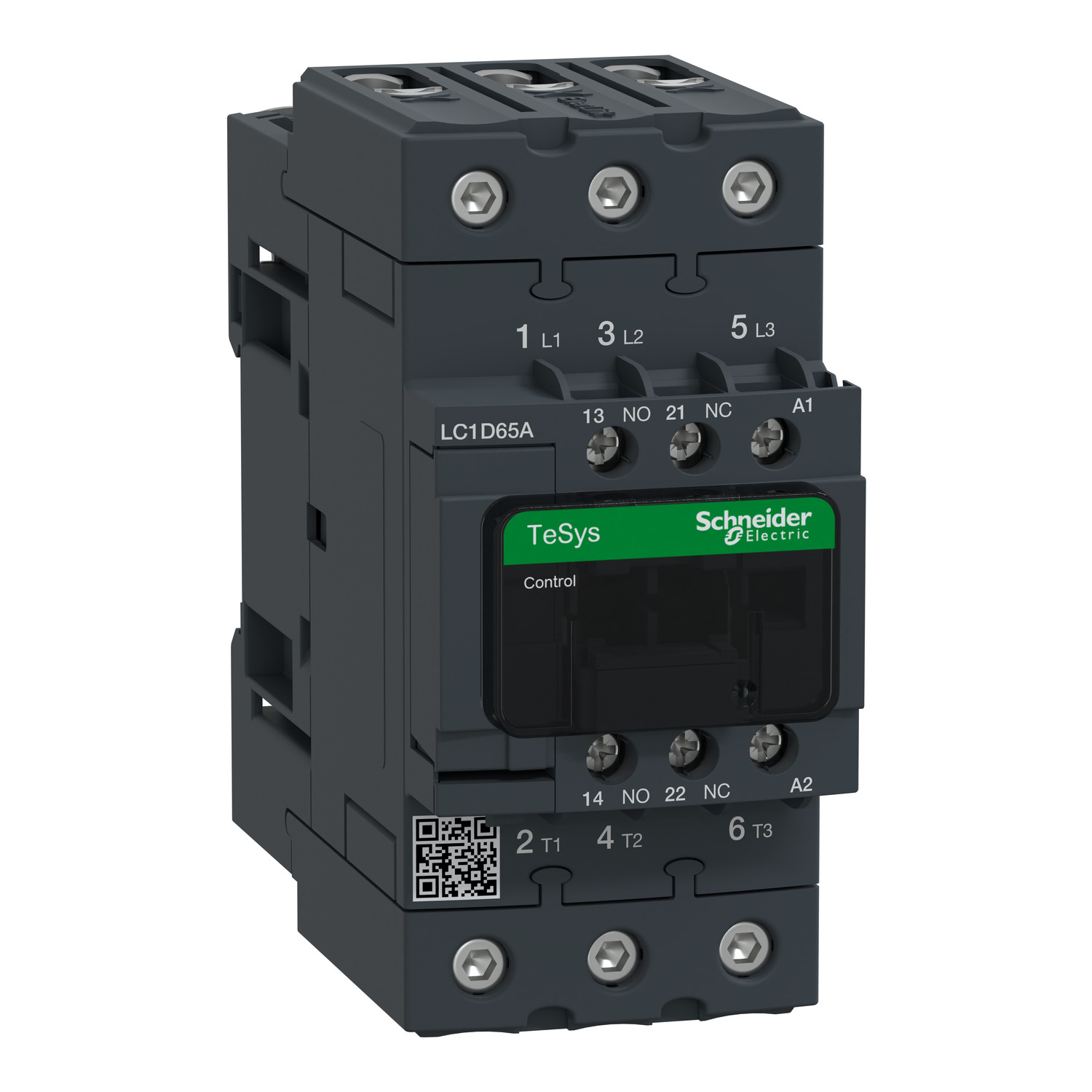

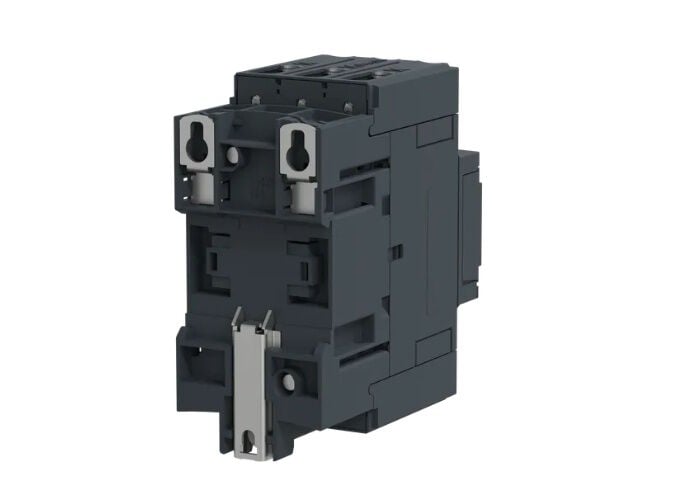

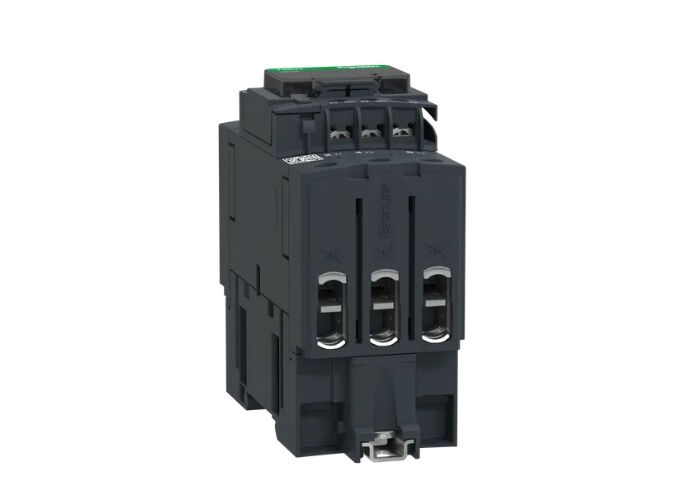

Schneider Electric LC1D65AM7 65A 30kW Kontaktör

Schneider Electric LC1D65AM7 65A 30kW Kontaktör

Schneider Electric LC1D65AM7 65A 30kW Kontaktör

(0) Yorum - 0 Puan

Kategori

Kontaktörler

Stok Kodu

SELC1D65AM7

Garanti Süresi

24 Ay

*6.469,44 TL den başlayan taksitlerle!

%60

6.469,44 TL

16.173,60 TL

Sepete Ekle

Hemen Al

Fiyatı Düşünce Haber Ver

	LC1D65AM7 TeSys D kontaktör - 3P(3 NA) - AC-3 - <= 440 V 65 A - 220 V AC 50/60 Hz bobin LC1D65AM7 ürün veri sayfası indir 3B CAD Modeli

Özellikler

Ana

Seri	TeSys TeSys Deca
Ürün serisi	TeSys Deca
Ürün Ya da Bileşen Tipi	Kontaktör
Ürün Grubu	LC1D
Kontaktör uygulaması	Motor kontrol Direnç yükü
Kullanım kategorisi	AC-4 AC-1 AC-3 AC-3e
Kutup Tanımı	3P
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC
[Ie] nominal çalışma akımı	80 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi 65 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi 65 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi
[Uc] kontrol devresi gerilimi	220 V AC 50/60 Hz

Tamamlayıcı

Motor gücü kW	11 kW at 400 V AC 50/60 Hz (AC-4) 18,5 kW at 220...230 V AC 50/60 Hz (AC-3) 30 kW at 380...400 V AC 50/60 Hz (AC-3) 37 kW at 500 V AC 50/60 Hz (AC-3) 37 kW at 660...690 V AC 50/60 Hz (AC-3) 18,5 kW at 220...230 V AC 50/60 Hz (AC-3e) 30 kW at 380...400 V AC 50/60 Hz (AC-3e) 37 kW at 500 V AC 50/60 Hz (AC-3e) 37 kW at 660...690 V AC 50/60 Hz (AC-3e)
Motor gücü hp	40 hp at 460/480 V AC 50/60 Hz for 3 faz motors 5 hp at 115 V AC 50/60 Hz for 1 faz motors 10 hp at 230/240 V AC 50/60 Hz for 1 faz motors 20 hp at 200/208 V AC 50/60 Hz for 3 faz motors 20 hp at 230/240 V AC 50/60 Hz for 3 faz motors 50 hp at 575/600 V AC 50/60 Hz for 3 faz motors
Uyumluluk kodu	LC1D
Kutup kontak düzenleme	3 NA
Koruyucu kapak	Ile
[Ith] klasik açık hava termik akımı	10 A (at 60 °C) for sinyalleme devresi 80 A (at 60 °C) for güç devresi
Irms nominal kapama kapasitesi	140 A AC for sinyalleme devresi conforming to IEC 60947-5-1 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1 1000 A at 440 V for güç devresi conforming to IEC 60947
Nominal kesme kapasitesi	1000 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı	640 A 40 °C - 10 s for güç devresi 900 A 40 °C - 1 sn for güç devresi 110 A 40 °C - 10 min for güç devresi 260 A 40 °C - 1 min for güç devresi 100 A - 1 sn for sinyalleme devresi 120 A - 500 ms for sinyalleme devresi 140 A - 100 ms for sinyalleme devresi
Ilgili sigorta değeri	10 A gG for sinyalleme devresi conforming to IEC 60947-5-1 125 A gG at <= 690 V coordination tip 1 for güç devresi 125 A gG at <= 690 V coordination tip 2 for güç devresi
Ortalama empedans	1,5 mOhm - Ith 80 A 50 Hz for güç devresi
Kutup başına güç dağılımı	9,6 W AC-1 6,3 W AC-3 6,3 W AC-3e
[Ui] nominal yalıtım voltajı	Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali Güç devresi: 690 V 'e uygunIEC 60947-4-1
Aşırı gerilim kategorisi	III
Kirletme derecesi	3
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunIEC 60947
Güvenlik güvenilirlik düzeyi	B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık	6 Mcycles
Elektrik dayanıklılığı	1,4 Mcycles 80 A AC-1 Ue'de <= 440 V 1,45 Mcycles 65 A AC-3 Ue'de <= 440 V 1,45 Mcycles 65 A AC-3e Ue'de <= 440 V
Kontrol devresi tipi	AC -de 50/60 Hz standart
Bobin teknolojisi	Yerleşik süpresör modülü olmadan
Kontrol devresi gerilim limitleri	0,3...0,6 Uc (-40…70 °C):düşme AC 50/60 Hz 0,8...1,1 Uc (-40…60 °C):çalışma AC 50 Hz 0,85...1,1 Uc (-40…60 °C):çalışma AC 60 Hz 1...1.1 Uc (60…70 °C):çalışma AC 50/60 Hz
VA cinsinden kalkış gücü	140 VA 60 Hz cos phi 0,75 (at 20 °C) 160 VA 50 Hz cos phi 0,75 (at 20 °C)
VA cinsinden tutma güç tüketimi	13 VA 60 Hz cos phi 0,3 (at 20 °C) 15 VA 50 Hz cos phi 0,3 (at 20 °C)
Isı dağılımı	4…5 W at 50/60 Hz
Çalışma süresi	4...19 msn açma 12...26 msn kapama
Maksimum çalışma hızı	3600 cyc/h at 60 °C
Bağlantılar - terminaller	Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Güç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - cable stiffness: katı kablo uçsuz Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - cable stiffness: katı kablo uçsuz
Sıkma torku	Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla Philips No 2 Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 25…35 mm² altıgen 4 mm Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm² altıgen 4 mm Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla pozidriv No 2 Güç devresi: 2,5 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla pozidriv No 2
Yardımcı kontak düzenleme	1 NA + 1 NK
Yardımcı kontak tipi	Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
Sinyalleme devre frekansı	25...400 Hz
Minimum anahtarlama gerilimi	17 V for sinyalleme devresi
Minimum anahtarlama akımı	5 mA for sinyalleme devresi
Yalıtım direnci	> 10 MOhm for sinyalleme devresi
Çakışmama süresi	1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında
Montaj Desteği	Ray Plaka

Ortam

Standartlar	EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 CSA C22.2 No 14 UL 60947-4-1 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ IEC 60335-1:Clause 30.2
Ürün Sertifikaları	CCC UL CB Şeması CSA CE UKCA Denizcilik EAC
IP koruma derecesi	IP20 ön yüz 'e uygunIEC 60529
Koruyucu bakım	TH 'e uygunIEC 60068-2-30
Iklimsel dayanım	'e uygunIACS E10 nemli sıcağa maruz kalma 'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı	-40…60 °C 60…70 °C değer kaybı ile
Çalışma yüksekliği	0...3000 m
Yangına dayanıklılık	850 °C 'e uygunIEC 60695-2-1
Alev gecik.	V1 'e uygunUL 94
Mekanik dayanıklılık	Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz) Şoklar kontaktör kapalı (11 msn için 15 Gn) Şoklar kontaktör açık (11 msn için 10 Gn)
Yükseklik	122 mm
Genişlik	55 mm
Derinlik	120 mm
Ürün Ağırlığı	0,86 kg

Paketleme üniteleri

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	6,300 cm
Package 1 Width	13,500 cm
Package 1 Length	15,300 cm
Package 1 Weight	929,000 g
Unit Type of Package 2	S02
Number of Units in Package 2	10
Package 2 Height	15,000 cm
Package 2 Width	30,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	9,849 kg
Unit Type of Package 3	P06
Number of Units in Package 3	160
Package 3 Height	75,000 cm
Package 3 Width	60,000 cm
Package 3 Length	80,000 cm
Package 3 Weight	165,408 kg

Sürdürülebilirlik Teklifi

Plastik olmayan ambalaj	Hayır
Geri dönüşüm kartonlu paket	Hayır
REACh Yönetmeliği	REACh Bildirisi
REACh, SVHC içermeyen	Evet
EU RoHS Direktifi	Uyumlu EU RoHS Bildirisi
Toksik heavy metal	Evet
Cıva içermeyen	Evet
RoHS Muafiyet Bilgileri	Evet
Çin RoHS Düzenlemesi	Çin RoHS beyanı
Çevre Beyanı	Çevresel Ürün Profili
Döngüsellik Profili	Kullanım Sonu Bilgileri
WEEE	Özel atık toplama işlemlerinin ardından ürün Avrupa Birliği pazarlarına atılmalı ve çöp konteynerlerine düşmemelidir
PVC içermeyen	Evet
Geri alma	No
Karbon ayak izi (kg CO2 eq.)	67

Sözleşme garantisi

Garanti

18 months
