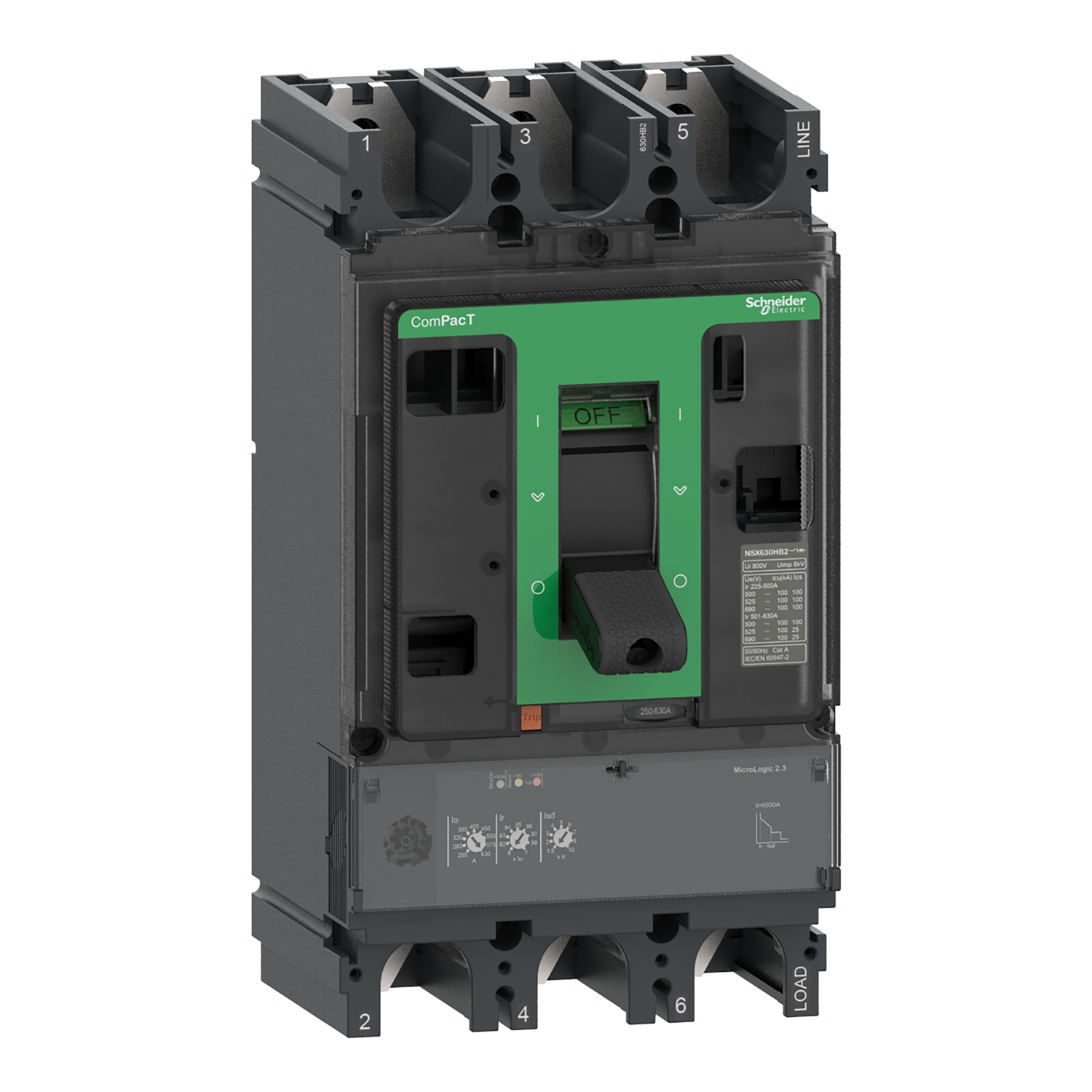

Schneider Electric C63F32D630 3x630A 36kA Kompakt Şalter 250-630A Ayarlı NSX100F

Schneider Electric C63F32D630 3x630A 36kA Kompakt Şalter 250-630A Ayarlı NSX100F

Schneider Electric C63F32D630 3x630A 36kA Kompakt Şalter 250-630A Ayarlı NSX100F

(0) Yorum - 0 Puan

Kategori

Kompakt Şalterler

Stok Kodu

SEC63F32D630

Garanti Süresi

24 Ay

*31.527,02 TL den başlayan taksitlerle!

%60

31.527,02 TL

78.817,54 TL

Gelince Haber Ver

Fiyatı Düşünce Haber Ver

	C63F32D630 ComPacT Şalter NSX630F 36kA AC 3P3D 630A 2.3 C63F32D630 ürün veri sayfası indir 3B CAD Modeli

Özellikler

Ana

Seri	ComPacT yeni nesil
Ürün Adı	ComPacT NSX yeni nesil
Ürün Grubu	NSX630F
Ürün Ya da Bileşen Tipi	Devre kesici
Cihaz Uygulaması	Dağıtım
Kutup Tanımı	3P
Korumalı kutup açıklaması	3d
[In] nominal akım	630 A -de 40 °C
[Ue] nominal çalışma voltajı	690 V AC 50/60 Hz
Şebeke Tipi	AC
Şebeke Frekansı	50/60 Hz
Yalıtıma uygunluk	Evet 'e uygunEN/IEC 60947-2
Kullanım kategorisi	Kategori A
[Icu] rated ultimate short-circuit breaking capacity	40 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 30 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 25 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 20 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 10 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 20 kA -de 600 V AC 50/60 Hz 'e uygunUL 508
Performance level	F 36 kA 415 V AC
Açma Birimi Adı	Micrologic 2.3
Açma birimi teknolojisi	Elektronik
Açma Birimi Koruma Fonksiyonları	LSoI
Kontrol tipi	Geçiş
Circuit breaker mounting mode	Sabit

Tamamlayıcı

[Ui] nominal yalıtım voltajı	800 V AC 50/60 Hz
[Uimp] nominal darbe dayanım voltajı	8 kV
[Ics] rated service short-circuit breaking capacity	40 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 30 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 25 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 10 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 10 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2
Mekanik dayanıklılık	15000 cycles
Elektrik dayanıklılığı	8000 cycles -de 440 V In/2 4000 cycles -de 440 V In 6000 cycles -de 690 V In/2 2000 cycles -de 690 V In
Kutup başına güç dağılımı	39,7 W
Montaj Desteği	Arka plaka
Montaj konumu	Yatay ve dikey Sırtında düz
Üst bağlantı	Ön
Aşağı bağlantı	Ön
Bağlantı aralığı	45 mm
Koruma tipi	L : for aşırı yük koruma (uzun süreli) So : for short time short-circuit protection with fixed delay I : for anlık kısa devre koruması
Açma birimi derecesi	630 A -de 40 °C
Long-time pick-up adjustment type Ir (thermal protection)	Ayarlanabilir 9 ayar
[Ir] long-time protection pick-up adjustment range	250...630 A
Long-time protection delay adjustment type tr	Sabit
[tr] long-time protection delay adjustment range	400 s -de 1,5 x Ir 16 s -de 6 x Ir 11 s -de 7,2 x Ir
Termik bellek	Açmadan önce ve sonra 20 dakika
Short-time protection pick-up adjustment type Isd	Ayarlanabilir 9 ayar
[Isd] Short-time protection pick-up adjustment range	1.5...10 x Ir
Short-time protection delay adjustment type tsd	Sabit
Instantaneous protection pick-up adjustment type Ii	Sabit
[Ii] instantaneous protection pick-up adjustment range	6900 A
Toprak kaçağı koruması	Yok
Alan seçimli kilitleme ZSI	Olmadan
Number of slots for electrical auxiliaries	6 slot(lar)
Yerel sinyalleme	Çalıştırmak için hazır: flashing LED (yeşil) Aşırı yük: LED % 105 Ir (kırmızı) Aşırı yük: LED % 90 Ir (turuncu)
Width (W)	140 mm
Height (H)	255 mm
Depth (D)	110 mm
Ürün Ağırlığı	6,2 kg

Ortam

Standartlar	EN/IEC 60947-2
Aşırı gerilim kategorisi	Class II
Elektrikli şok koruma sınıfı	Sınıf II
Kirletme derecesi	3 'e uygunIEC 60664-1
IP koruma derecesi	IP40 conforming to IEC 60529
IK koruma derecesi	IK07 conforming to IEC 62262
Nominal Çalışma Ortam Sıcaklığı	-25…70 °C
Depolama Ortam Koşulları	-50…85 °C
Bağıl nem	0…95 %
Çalışma yüksekliği	0...2000 m değer kaybı olmadan 2000 m...5000 m değer kaybı ile

Paketleme üniteleri

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	15,0 cm
Package 1 Width	15,5 cm
Package 1 Length	29,0 cm
Package 1 Weight	5,728 kg
Unit Type of Package 2	S04
Number of Units in Package 2	2
Package 2 Height	30,0 cm
Package 2 Width	40,0 cm
Package 2 Length	60,0 cm
Package 2 Weight	12,308 kg

Sürdürülebilirlik Teklifi

Plastik olmayan ambalaj	Hayır
Geri dönüşüm kartonlu paket	Evet
CIP Numarası	25ca3248-85d0-423a-a9d8-5b7aeb52e7b6
REACh Yönetmeliği	REACh Bildirisi
EU RoHS Direktifi	İstisnalarla Uyumlu
Cıva içermeyen	Evet
RoHS Muafiyet Bilgileri	Evet
Çin RoHS Düzenlemesi	Çin RoHS beyanı
Çevre Beyanı	Çevresel Ürün Profili
Döngüsellik Profili	Kullanım Sonu Bilgileri
WEEE	Özel atık toplama işlemlerinin ardından ürün Avrupa Birliği pazarlarına atılmalı ve çöp konteynerlerine düşmemelidir
PVC içermeyen	Evet
Halojen içerik performansı	Ürün, eşiklerin üstünde halojen içerir
Silikon içermeyen	Hayır
Geri alma	No
Karbon ayak izi (kg CO2 eq.)	690
