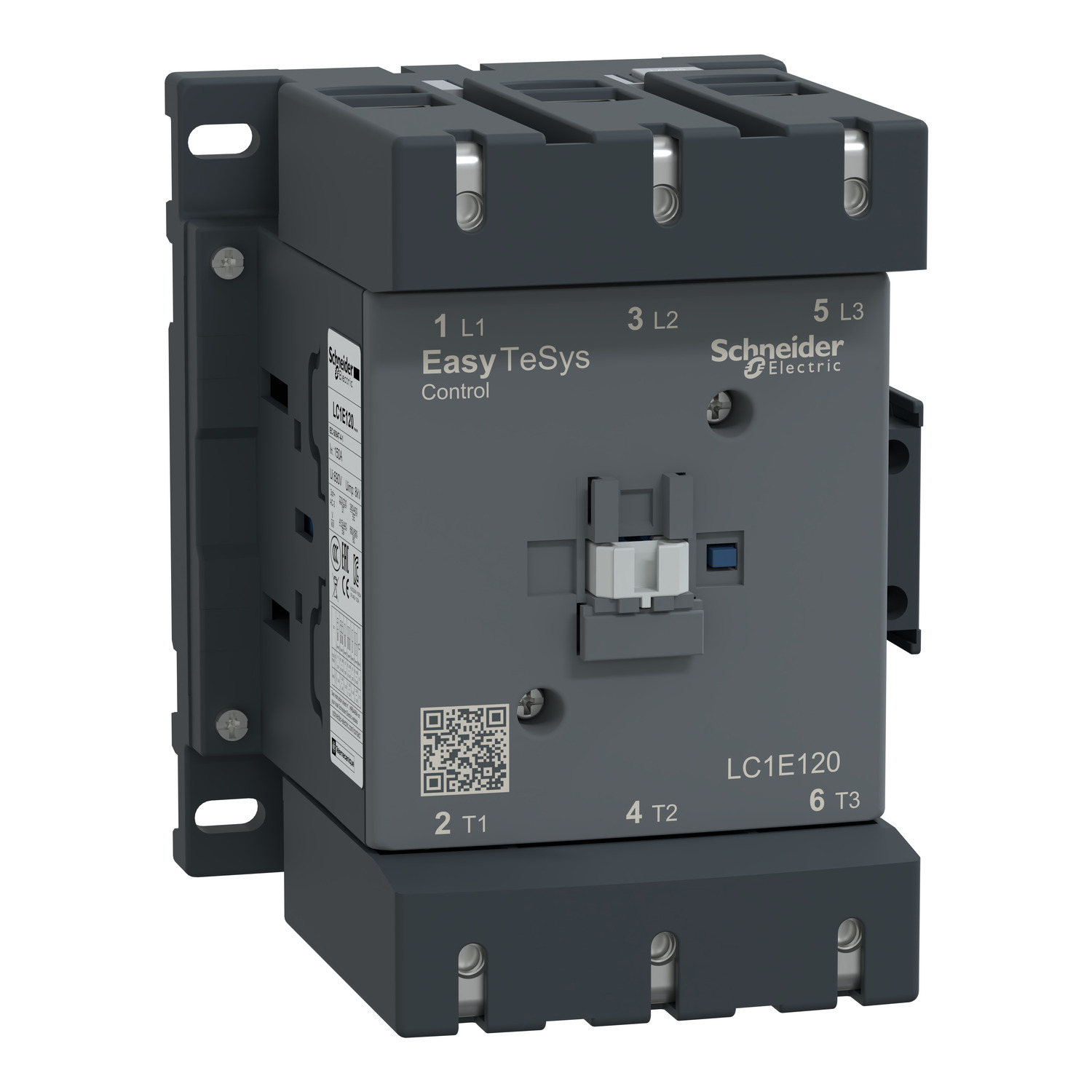

Schneider Electric LC1E120M5 3X120A 55kW 220AC 1NA+1NK Kontaktör

Schneider Electric LC1E120M5 3X120A 55kW 220AC 1NA+1NK Kontaktör

Schneider Electric LC1E120M5 3X120A 55kW 220AC 1NA+1NK Kontaktör

(0) Yorum - 0 Puan

Kategori

Kontaktörler

Stok Kodu

SCHLC1E120M5

Garanti Süresi

24 Ay

*7.792,32 TL den başlayan taksitlerle!

%60

7.792,32 TL

19.480,80 TL

Sepete Ekle

Hemen Al

Fiyatı Düşünce Haber Ver

	LC1E120M5 Easy TeSys kontaktör 3P(3 NA) - AC-3 - <= 440 V 120A - 220 V AC bobin LC1E120M5 ürün veri sayfası indir 3B CAD Modeli

Özellikler

Ana

Seri	Easy TeSys
Ürün serisi	Easy TeSys Control
Ürün ya da bileşen tipi	Kontaktör
Ürün grubu	LC1E
Kontaktör uygulaması	Motor kontrol Direnç yükü
Kullanım kategorisi	AC-3 AC-3e AC-1
Kutup tanımı	3P
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı	120 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi 96 A (at <55 °C) at <= 440 V AC AC-3e for güç devresi 150 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi
[Uc] control circuit voltage	220 V AC 50 Hz

Tamamlayıcı

Motor gücü kW	37 kW at 220...230 V AC 50/60 Hz (AC-3) 55 kW at 380...400 V AC 50/60 Hz (AC-3) 59 kW at 415 V AC 50/60 Hz (AC-3) 59 kW at 440 V AC 50/60 Hz (AC-3) 75 kW at 500 V AC 50/60 Hz (AC-3) 80 kW at 660...690 V AC 50/60 Hz (AC-3)
Kutup kontak düzenleme	3 NA
[Ith] klasik açık hava termik akımı	150 A (at 40 °C) for güç devresi
Irms nominal kapama kapasitesi	1200 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
Nominal kesme kapasitesi	960 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı	1100 A 40 °C - 10 s for güç devresi
Ilgili sigorta değeri	250 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1 10 A gG at <= 690 V coordination tip 1 for güç devresi
Ortalama empedans	0,6 mOhm - Ith 150 A 50 Hz for güç devresi
Kutup başına güç dağılımı	8,6 W AC-3 14 W AC-1
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 60947-4-1
Aşırı gerilim kategorisi	III
Kirletme derecesi	3
[Uimp] nominal darbe dayanım voltajı	8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık	4000000 cycles
Elektrik dayanıklılığı	800000 cycles AC-3 250000 cycles AC-1
Kontrol devresi tipi	AC -de 50 Hz
Kontrol devresi gerilim limitleri	0,85...1,1 Uc -5…55 °C çalışma 50 Hz 0,35...0,55 Uc -5…55 °C düşme 50 Hz
VA cinsinden kalkış gücü	300 VA 50 Hz cos phi 0,8 (at 20 °C) 300 VA 60 Hz cos phi 0,8 (at 20 °C)
VA cinsinden tutma güç tüketimi	22 VA 50 Hz cos phi 0,3 (at 20 °C) 22 VA 60 Hz cos phi 0,3 (at 20 °C)
Isı dağılımı	3…8 W for kontrol devresi
Çalışma süresi	20...50 msn kapanışta 6...20 msn açılışta
Maksimum çalışma hızı	1200 cyc/h -de <55 °C
Bağlantılar - terminaller	Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 10…120 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 20…170 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 10…120 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 20…170 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: katı kablo uçsuz
Sıkma torku	Güç devresi: 12 N.m Kontrol devresi: 1,2 N.m
Yardımcı kontak düzenleme	1 NA + 1 NK
Minimum anahtarlama gerilimi	17 V for kontrol devresi
Minimum anahtarlama akımı	5 mA for kontrol devresi
Yalıtım direnci	> 10 MOhm for kontrol devresi
Çakışmama süresi	1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
Montaj desteği	DIN rayı Plaka

Ortam

Standartlar	IEC 60947-5-1 IEC 60947-4-1 IEC 60947-1
Ürün sertifikaları	EAC CE
IP koruma derecesi	IP2X 'e uygunIEC 60529
Koruyucu bakım	TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı	-20…70 °C Uc'de -60…80 °C storage -5…55 °C çalışma
Çalışma yüksekliği	3000 m olmadan
Yangına dayanıklılık	850 °C 'e uygunIEC 60695-2-1
Mekanik dayanıklılık	Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 6 Gn) Şoklar kontaktör kapalı (11 msn için 7 Gn)
Yükseklik	158 mm
Genişlik	120 mm
Derinlik	132 mm
Ürün ağırlığı	2,3 kg

Paketleme üniteleri

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	16,500 cm
Package 1 Width	17,500 cm
Package 1 Length	21,000 cm
Package 1 Weight	2,420 kg
Unit Type of Package 2	S06
Number of Units in Package 2	24
Package 2 Height	75,000 cm
Package 2 Width	60,000 cm
Package 2 Length	80,000 cm
Package 2 Weight	70,500 kg

Sürdürülebilirlik Teklifi

Sürdürülebilir teklif durumu	Green Premium ürünü
REACh Düzenlemesi	REACh Bildirisi
REACh, SVHC içermez	Evet
EU RoHS Direktifi	Uyumlu EU RoHS Bildirisi
Toksik ağır metal içermez	Evet
Cıva içermez	Evet
Sustainable packaging	Yes
Çin RoHS Düzenlemesi	Çin RoHS beyanı
RoHS muafiyet bilgileri	Evet
Çevre Beyanı	Çevresel Ürün Profili
Döngüsellik Profili	Kullanım Sonu Bilgileri
WEEE	Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.

Sözleşme garantisi

Garanti

18 months
